| Guía de instalación | |
|---|---|
| Notas de seguridad Colocar el dispositivo como se recomienda en esta guía. No exponer el dispositivo a la luz solar directa, cerca de fuentes de calor, no bloquear los orificios de ventilación. Evitar el contacto del dispositivo, sus cables y accesorios con agua u otras fuentes de humedad. Advertencia: para evitar daños durante la instalación, asegurarse de que el dispositivo NO esté conectado a la fuente de alimentación y que el monitor está apagado. |
|
| Instalación en la parte posterior del monitor con gancho VESA El dispositivo también se puede instalar en la parte posterior de un monitor utilizando el kit de fijación VESA especial (opción P/N 80EC00048). El kit incluye el soporte de fijación con estándar de perforación VESA. NOTA: el soporte para montaje en carril DIN está disponible (P/N 80EC00063). Ponerse en contacto con el distribuidor para obtener más información. |
|

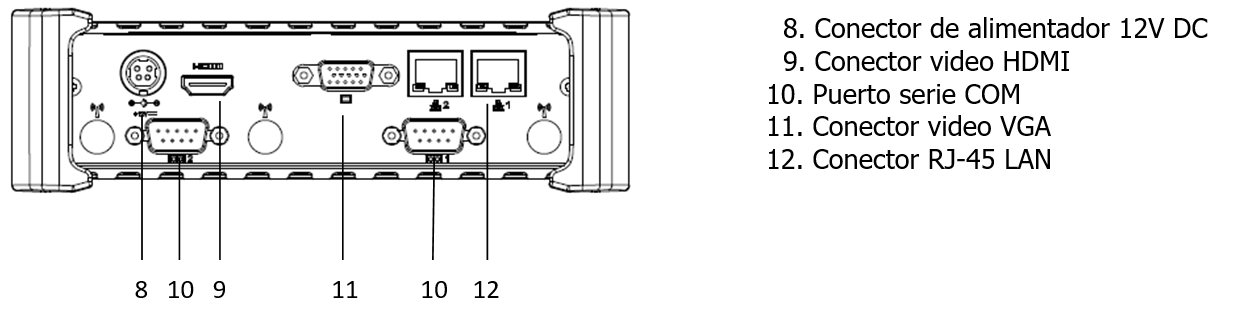

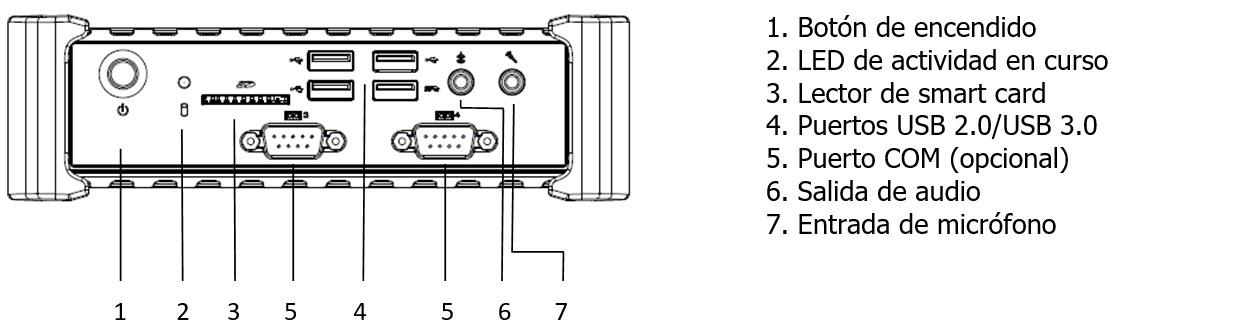

| Dispositivo Vista frontal  Vista trasera  |
|
| Conexión del monitor Los conectores para los monitores se encuentran en el panel trasero del dispositivo. Si se tiene un cable con conector HDMI, conectarlo al puerto HDMI (9). Si se tiene un cable con un conector VGA, conectarlo al puerto VGA (11). |
|
| Conexión del cable de red Conectar el cable Ethernet RJ45 a los puertos (7) LAN en la parte posterior del dispositivo. |
|
| Conexión de los periféricos RS232 Los periféricos RS232 se pueden conectar en los conectores del puerto serie COM (10). |
|
| Conexión de periféricos USB Los periféricos USB se pueden conectar en los conectores frontales (4). El color azul del conector USB indica la versión 3.0. |
|
| Conexión de la fuente de alimentación Insertar el enchufe de la fuente en el conector (8) que se muestra en la figura. Conectar el cable a la fuente de alimentación y, en seguida, enchufar el cable de la fuente de alimentación a un tomacorriente. La fuente de alimentación reconocerá automáticamente la tensión de alimentación de la red (110-240 V CA). |
|
| Encendido del dispositivo Para encender el dispositivo, usar el botón de encendido (1). Unos segundos después de encender, la secuencia de carga aparecerá en la pantalla. La secuencia y el tiempo pueden variar según el modelo. Una vez finalizada esta fase, seguir la información en pantalla para realizar la configuración básica. |
|
| Default Username and Password (Case sensitive) |
| ThinOX | Win10 IoT | |
|---|---|---|
| Administrator | ||
| Username | -- | Admin |
| Password | -- | Admin |
| User | ||
| Username | -- | User |
| Password | -- | User |
